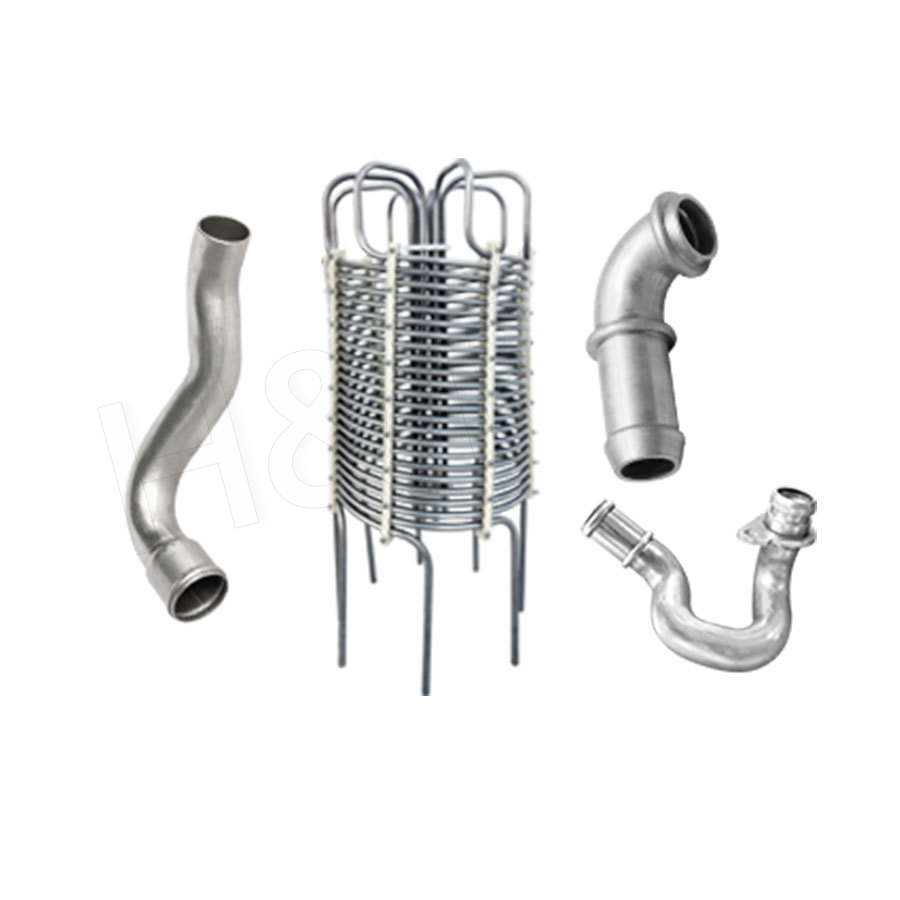

تولید اتصالات لوله دقیق به فرآیند تبدیل لولههای فلزی خام به اجزای با دقت بالا با اشکال هندسی خاص و اغلب پیچیده، با استفاده از دستگاههای پیشرفته خمکننده لوله CNC، برش لیزری، شکلدهی انتهایی و فناوریهای جوش اشاره دارد. قطعات حاصل - که از خمشهای ساده با زاویه راست تا پیکربندیهای چند صفحهای دقیق با U-شکلهای دوتایی، پروفیلهای موجدار، هندسههای مارپیچی و دستههای لوله موازی چندلایه را شامل میشوند - به عنوان اجزای عملکردی در سیستمهای هیدرولیک و پنوماتیک، مدارهای مدیریت حرارتی، مجموعههای پشتیبانی سازهای عمل میکنند.
آنچه که تولید اتصالات لوله دقیق را از پردازش لوله عمومی متمایز می کند، ترکیبی از این است پیچیدگی هندسی، تلورانس های ابعادی کم و قابلیت ردیابی که این قطعات نیاز دارند. برای مثال، در کاربردهای خودرویی، یک لوله ریلی سوخت باید تحمل شعاع خمش را حفظ کند ± 0.3 میلی متر و تحمل طول انتها به انتها ± 0.5 میلی متر بیش از یک قطعه با اندازه 600 میلیمتر - سطحی از دقت که به خمش CNC چند محوره، اندازهگیری در حین فرآیند و ویژگیهای مواد به شدت کنترل شده نیاز دارد.
فرآیندهای اصلی تولید
خم شدن لوله چند محوره CNC
دستگاه های خم کن لوله تمام الکتریکی یا سرو هیدرولیک CNC با 5-7 محور کنترل شده (محور خم، گیره، قالب تحت فشار، تغذیه کالسکه، چرخش لوله، و قالب برف پاک کن) توالی های خمشی چند صفحه ای پیچیده را از یک برنامه تولید می کنند. یک دستگاه خم کن کاملاً CNC می تواند یک پیکربندی خط ترمز خودرو با 10 خم را در زیر انجام دهد. 40 ثانیه با زاویه خم تکرارپذیری از ± 0.1 درجه . متغیرهای خمشی کلیدی که باید کنترل شوند عبارتند از:
- شعاع خمشی (نسبت R/D): نسبت شعاع خط مرکزی خم به OD لوله، خطر چروک شدن و بیضیشدن را تعیین میکند. خم های با شعاع محکم (R/D < 2) برای جلوگیری از فروپاشی نیاز به حمایت سنبه در داخل لوله دارند.
- جبران خسارت فنری: سیستم CNC به طور خودکار با مقدار محاسبه شده بیش از حد خم می شود (معمولا 1-5 درجه بسته به ماده و شعاع خمش) به طوری که لوله پس از رها کردن ابزار به زاویه هدف دقیق بازگردد.
- چرخش لوله و نمایه سازی خوراک: چرخش تحت کنترل سروو (محور B) و تغذیه خطی (محور Y) لوله را دقیقاً برای هر خم متوالی قرار می دهند و هندسه های لوله سه بعدی چند صفحه ای را امکان پذیر می کنند.
برش تیوب لیزری
دستگاه های برش تیوب لیزر فیبر (معمولا توان لیزر 1.5-6 کیلو وات لولهها را به طول برش دهید و آمادهسازیهای انتهایی پیچیده ایجاد کنید - برشهای زین، مفاصل، الگوهای شکاف و بریدگیها - با عرض دهانه زیر 0.3 میلیمتر و دقت موقعیتی ± 0.1 میلی متر . برای کاربردهای اتصالات لوله ساختاری، اتصالات زینی برش لیزری کار سنگ زنی و اتصال را که قبلاً برای اتصالات جوشی لوله به لوله لازم بود حذف می کند و زمان آماده سازی اتصال را کاهش می دهد. 70-80٪ .
پایان تشکیل یکپارچه سازی
اتصالات لوله دقیق معمولاً برای تکمیل رابط مونتاژ نیاز به پردازش انتهایی دارند - شعلهور شدن، مهرهزنی، گردنبندی یا قرار دادن اتصالات. ماشینهای شکلدهی انتهایی CNC که در فرآیند جریان تولید یکپارچه شدهاند، هر لوله بلافاصله پس از خم شدن به پایان میرسد، جهت گیری اجزا را حفظ میکند و خطای انباشت ابعادی را که هنگام نصب مجدد قطعات بین فرآیندهای جداگانه رخ میدهد، حذف میکند.
جوش مداری و رباتیک
برای مجموعههای لولهای که به اتصالات جوشی نیاز دارند (مانند منیفولدها، سربرگها، شاخههای T)، جوشکاری TIG مداری یا جوشکاری رباتیک MIG/TIG اتصالات ثابت و باکیفیت با همجوشی کامل و ورودی گرمای کنترلشده را ایجاد میکند. جوش مداری روی لوله های OD از Ø6 تا Ø168 میلی متر به دست می آید جوش 100% نفوذ در سرعت های حرکت 50 تا 200 میلی متر در دقیقه، با هندسه مهره جوش در محدوده 15 ± درصد اسمی کنترل می شود.
هندسه اتصالات لوله دقیق و کاربردهای آنها
| نوع هندسه | توضیحات | برنامه های کاربردی معمولی |
|---|---|---|
| خم تک صفحه (اشکال L، U) | 1-4 خم شدن در یک صفحه | خطوط ترمز، مدارهای خنک کننده |
| خم سه بعدی چند صفحه ای | خم شدن در صفحات متعدد، مسیریابی پیچیده | زیر بدنه خودرو، هیدرولیک هواپیما |
| راه راه / مارپیچ | خم های متناوب برای انعطاف پذیری یا چرخه حرارتی | مبدل های حرارتی، خطوط جذب ارتعاش |
| مارپیچ / مارپیچ | سیم پیچی مارپیچ پیوسته | جاذب های فنری، کویل های حرارتی |
| Double U / سنجاق سر | هندسه حلقه بازگشتی فشرده | کویل های تبرید، خنک کننده باتری EV |
| بسته نرم افزاری موازی چند لایه | چندین لوله موازی در یک براکت مشترک | منیفولدهای هیدرولیک، بستههای لوله هوافضا |
مواد مورد استفاده در اتصالات لوله دقیق
انتخاب مواد برای اتصالات لوله دقیق توسط فشار عملیاتی، محدوده دما، محیط خوردگی و محدودیت های وزن تعیین می شود:
- فولاد کم کربن (St37، SPCC): بیشتر برای کاربردهای عمومی هیدرولیک و خودرو رایج است. شکل پذیری خوب؛ خمش سرد بدون بازپخت تا ضخامت دیواره 3 میلی متر در گریدهای استاندارد.
- فولاد میکرو آلیاژی با استحکام بالا: مورد استفاده در کاربردهای خودرویی و خارج از بزرگراه با وزن بحرانی. 30-40٪ سبک تر نسبت به قطعات فولاد کربنی معادل به دلیل استحکام تسلیم بالاتر که دیوارهای نازکتر را با همان فشار فشار میدهد.
- فولاد ضد زنگ 304 / 316L: برای کاربردهای فرآوری مواد غذایی، دارویی و دریایی که به مقاومت در برابر خوردگی نیاز دارند ترجیح داده می شود. خم شدن چالش برانگیزتر به دلیل نرخ کار سخت شدن بالاتر. شعاع خم باید حداقل باشد 2× لوله OD برای جلوگیری از ترک خوردن
- آلیاژ آلومینیوم 6061-T4 / 6063: به طور گسترده در مدارهای خنک کننده باتری EV و هوافضا به دلیل ترکیبی از وزن کم (چگالی ~ 2.7 g/cm³ در مقابل 7.8 g/cm³ برای فولاد) و مقاومت در برابر خوردگی خوب استفاده می شود. نیاز به بازپخت تا شرایط T0 قبل از خم شدن با شعاع محکم دارد.
- مس و آلیاژهای مس: استاندارد برای اتصالات تهویه مطبوع و لوله های تبرید به دلیل رسانایی حرارتی عالی و لحیم کاری. بسیار انعطاف پذیر؛ می تواند خم شود نسبت R/D به کمتر از 1.0 بدون پشتیبانی سنبه در پیکربندی های جدار نازک.
- تیتانیوم درجه 9 (Ti-3Al-2.5V): در خطوط هیدرولیک هوافضا که حداکثر کاهش وزن و مقاومت در برابر خوردگی مورد نیاز است استفاده می شود. شکل سخت به سرد؛ برای انحناهای با شعاع محکم نیاز به ابزار گرم یا شکل دهی گرم در دمای 200 تا 300 درجه سانتیگراد دارد.
استانداردهای کیفیت و بازرسی ابعادی
اتصالات لوله دقیق برای خودرو و هوافضا مشمول پروتکل های دقیق بازرسی ابعادی هستند که اغلب توسط استانداردهای کیفیت OEM الزامی می شود:
اندازه گیری مختصات سه بعدی (سیستم های اندازه گیری CMM / لوله)
ماشینهای اندازهگیری لوله اختصاصی - اساسا CNC CMM بهینهسازی شده برای قطعات بلند و خم شده - از پروبهای لمسی یا حسگرهای نوری برای اندازهگیری هندسه خط مرکزی سه بعدی یک لوله نهایی و مقایسه آن با اسمی CAD استفاده میکنند. این سیستم ها انحرافات را در هر بخش خمشی و مستقیم گزارش می دهند و خطاهای خمشی سیستماتیک را شناسایی می کنند. زمان اندازه گیری برای یک لوله 10 خم به طور معمول است 60-120 ثانیه ، امکان بازرسی 100٪ در تولید با حجم بالا را فراهم می کند.
تست فشار و تشخیص نشت
برای مجموعه های هیدرولیک و خط سوخت، آزمایش فشار هیدرواستاتیک یا پنوماتیک یکپارچگی اتصال و عدم وجود ترک های ریز را تأیید می کند. لوله های ترمز خودرو به طور معمول در تست اثبات می شوند 1.5-2× فشار کاری (تا 300 بار برای سیستم های ترمز)، با تشخیص نشت هلیوم برای حیاتی ترین نیازهای آب بندی.
بازرسی سطح و پوشش
برای کاربردهای مهم خوردگی، ضخامت پوشش روی، روی، نیکل یا پلیمر با استفاده از فلورسانس اشعه ایکس (XRF) یا اندازهگیری القای مغناطیسی تأیید میشود. انطباق تست اسپری نمک (معمولا 480-1000 ساعت بدون زنگ قرمز براساس مشخصات OEM) در طول صلاحیت محصول تأیید می شود.
طراحی برای قابلیت ساخت در اتصالات لوله دقیق
همکاری اولیه بین طراحان محصول و مهندسان ساخت لوله می تواند به طور چشمگیری هزینه ساخت و زمان تولید را کاهش دهد. دستورالعمل های کلیدی طراحی عبارتند از:
- حداقل طول مماس مستقیم: یک بخش مستقیم از حداقل OD لوله 1.5× باید بین خمهای مجاور و بین خم و انتهای لوله حفظ شود تا بتوان در طول خمش، فاصله قالبها و گیرهها را فراهم کرد.
- شعاع خمش ثابت در سرتاسر قطعه: استفاده از شعاع خم واحد در تمام خمها در یک قطعه، نیاز به ابزار را به حداقل میرساند و زمان راهاندازی را کاهش میدهد. شعاع های مخلوط در همان قسمت به مجموعه های ابزار اضافی نیاز دارد.
- از زوایای مرکب نزدیک انتهای لوله اجتناب کنید: در داخل خم می شود 3 × OD انتهای گشاد شده یا مهره ای به سختی می توان بدون تحریف شکل نهایی به دست آورد. طراحی طول مستقیم کافی قبل از اتصال انتهایی، خم شدن و شکل گیری انتهایی را بدون تداخل تسهیل می کند.
- تحمل بیضی سازی را مشخص کنید: تمام لوله های خم شده مقداری بیضی شدن مقطعی را تجربه می کنند. برای کاربردهای جریان سیال، تعیین حداکثر بیضیشدن (معمولاً ≤5-8٪ از OD اسمی ) تضمین می کند که الزامات ضریب جریان بدون اجبار کنترل های غیرضروری فشرده برآورده می شود.
سوالات متداول در مورد ساخت اتصالات لوله دقیق
تنگ ترین شعاع خم قابل دستیابی برای لوله های فولادی چیست؟
برای لولههای فولادی کربن استاندارد با قالب سنبه و برف پاک کن، شعاع خط مرکزی خمیدگی برابر با OD لوله 1.0-1.5× بسته به نسبت ضخامت دیواره (D/t) معمولاً بدون ترک خوردگی یا نازک شدن بیش از حد قابل دستیابی است. دیواره های ضخیم تر (D/t < 15) خم های محکم تر را بهتر از لوله های دیواره نازک تحمل می کنند (D/t > 30).
چگونه یک برنامه خمشی CNC از یک مدل CAD تولید می شود؟
هندسه لوله CAD به عنوان یک فایل IGES یا STEP خط مرکزی صادر میشود و به نرمافزار برنامهنویسی آفلاین ماشین خمکن وارد میشود، که توالی YBC (فاصله تغذیه محور Y، زاویه چرخش محور B، زاویه خمش محور C) را برای هر خم، از جمله مقادیر جبران برگشت فنری خاص برای مواد و ابزار محاسبه میکند. این برنامه را می توان قبل از خم شدن اولین لوله فیزیکی، شبیه سازی کرد و برخورد را به صورت آفلاین بررسی کرد و ضایعات نصب را ذخیره کرد.
چه چیزی باعث نازک شدن دیواره در خم های اضافی می شود و چگونه مدیریت می شود؟
نازک شدن دیوار در قسمت بیرونی خم (اکسترادوس) پیامد ذاتی تنش کششی در حین خمش است. برای شعاع خمشی 2× OD، نازک شدن معمولاً انجام می شود 10-15٪ از ضخامت دیوار اصلی . این کار با شروع با لوله ای که ضخامت دیواره آن حداقل ضخامت مورد نیاز را پس از نازک شدن فراهم می کند، استفاده از قالب فشار برای اعمال فشار محوری در حین خمش (خمش تقویتی) و بهینه سازی موقعیت سنبه برای حمایت از دیواره خمشی داخلی مدیریت می شود.
آیا مجموعه های لوله خم شده را می توان در صورتی که خارج از تحمل باشند صاف یا دوباره کار کرد؟
انحرافات جزئی ابعادی (در حدود 1-2× نوار تحمل) را می توان گاهی اوقات با شکل دهی مجدد سرد در یک دستگاه صاف کننده اختصاصی اصلاح کرد. با این حال، دوباره کاری گران است و خطر ایجاد تنش های پسماند یا آسیب سطحی را به دنبال دارد. برای کاربردهای حیاتی ایمنی (خطوط ترمز خودرو، هیدرولیک هواپیما)، شکل دهی مجدد معمولا مجاز نیست ، و قطعات خارج از تحمل اسقاط می شوند. این امر اهمیت کنترل فرآیند و نظارت آماری را برای جلوگیری از عدم انطباق در منبع تقویت می کند.
