سری برش و پخ لوله Supplier

را سری برش و پخ لوله یک راه حل تولید هوشمند یکپارچه است که برش لوله با دقت بالا را با پخ زدن لبه های خودکار (پخ زدن و برش زدگی) در یک گردش کار مداوم و هماهنگ ترکیب می کند. این سری معمولاً شامل سه ماژول اصلی است: الف اره مدور کاملا سروو برای برش بدون سوراخ، a دستگاه پخ زنی برای پردازش end-face، و یک کنترل کننده خط تولید خودکار که هر دو عملیات را ترتیب می دهد و به هم متصل می کند.

این سیستم مستقیماً به نقاط درد برش دستی سنتی - از جمله زوایای برش ناسازگار، سوراخ‌های بیش از حد، خطرات ایمنی ناشی از چرخش تیغه‌ها و خروجی ساعتی کم- می‌پردازد و با ارائه نتایج تکرارپذیر و با کیفیت بالا در نرخ‌های توانی که روش‌های دستی نمی‌توانند مطابقت داشته باشند، می‌پردازد. این به طور گسترده ای در ساخت ماشین آلات، قطعات خودرو، زیرساخت های حمل و نقل ریلی و سازه های فولادی ساخت و ساز مستقر است.

فرآیند برش و پخ کردن چگونه کار می کند

مرحله 1 - تغذیه و موقعیت لوله

لوله های خام - معمولاً در طول 3 تا 12 متر - روی نوار نقاله یا میز غلتکی بارگذاری می شوند. یک کالسکه تغذیه مبتنی بر سروو لوله را گرفته و آن را به موقعیت برش برنامه ریزی شده با دقت طول می رساند. ± 0.2 میلی متر . برای تولید با مخلوط بالا، سیستم کنترل داده های برش لیست را از یک سیستم مدیریت تولید مرکزی می خواند و به طور خودکار طول خوراک بین سفارش ها را تنظیم می کند.

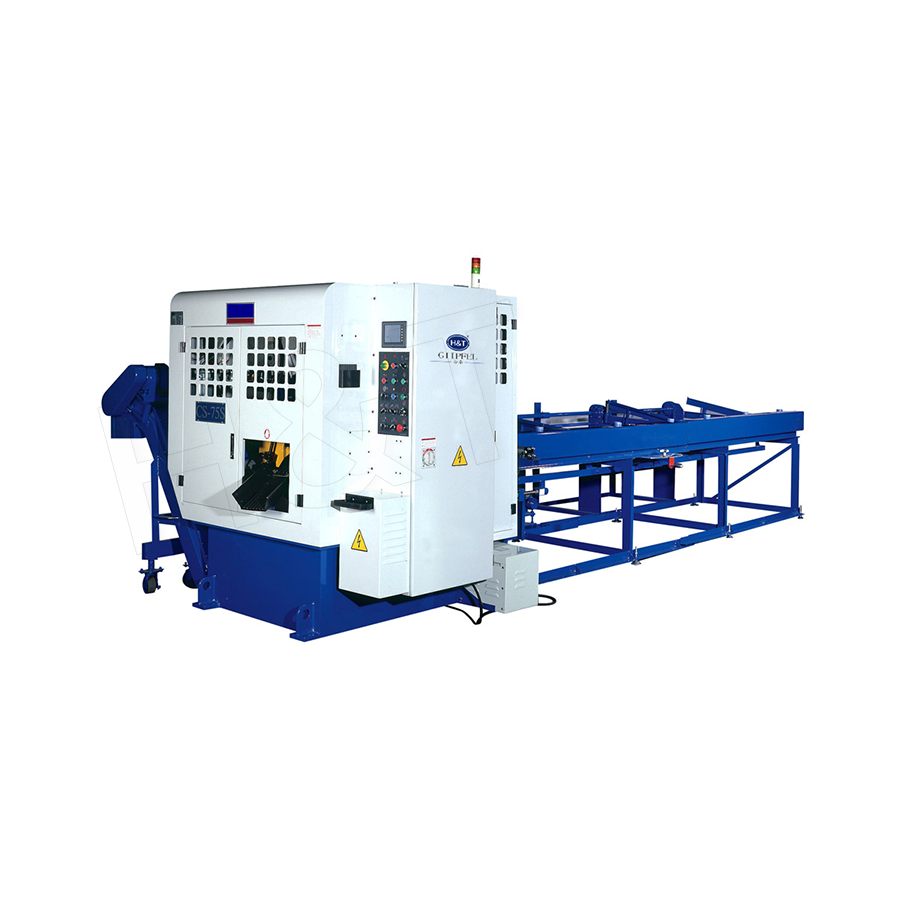

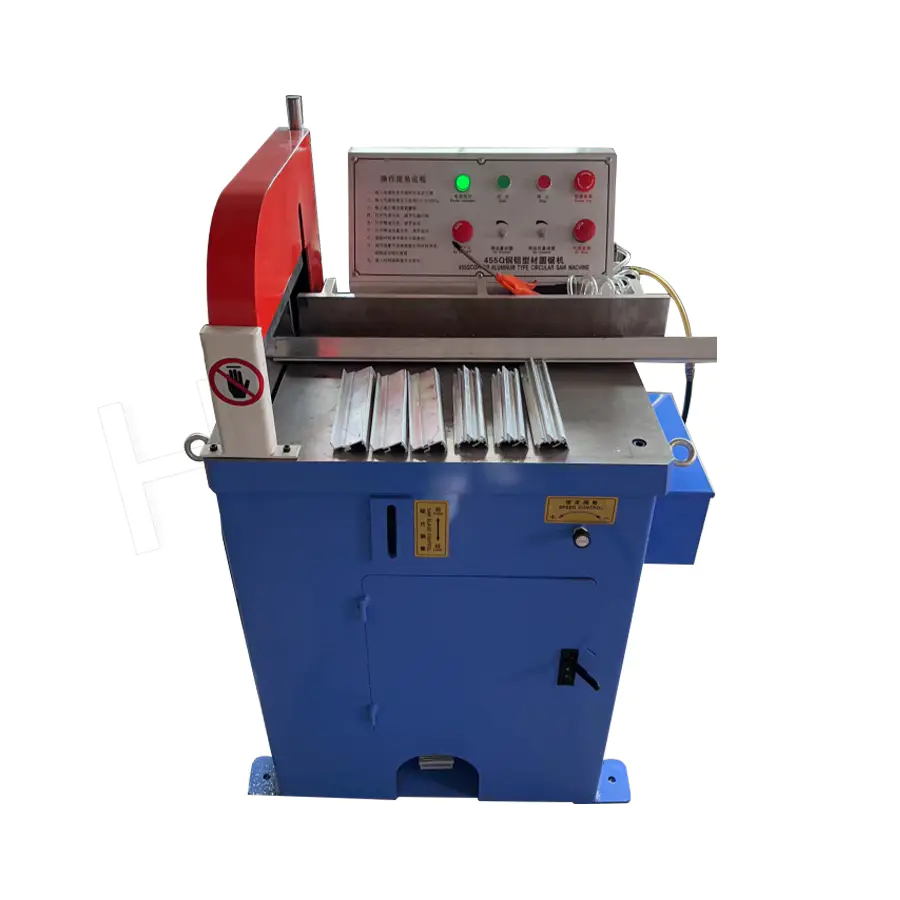

مرحله 2 - برش اره مدور کاملا سروو

را circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:

• کنترل سرعت تیغه: سرعت متغیر اسپیندل (معمولاً 1500-4500 RPM) به طور خودکار بر اساس درجه مواد (فولاد کربنی، فولاد ضد زنگ، آلومینیوم) انتخاب می شود تا عمر تیغه و کیفیت برش به حداکثر برسد.
• عمود برش: کنترل سروو مربعی بودن سطح برش را حفظ می کند در 0.1 درجه ، حذف انحراف زاویه ای رایج در سیستم های اره دستی یا پنوماتیکی.
• حداقل تغییر شکل: را cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
• تشکیل تراشه کوتاه: هندسه تیغه و نرخ تغذیه مناسب به جای مارپیچ های بلند، تراشه های کوتاه و قابل کنترل را تولید می کند، درهم تنیدگی تراشه ها و نیاز به خلاصی مکرر تراشه را کاهش می دهد.

مرحله 3 - انتقال خودکار به چمفرینگ

لوله های برش به طور خودکار - از طریق نوار نقاله های سروو رانده، فشار دهنده های قطعه، یا رباتیک برداشتن و مکان - به ایستگاه پخ منتقل می شوند. این کار دستی بین دو عملیات را حذف می کند و اطمینان می دهد که لوله برش جهت گیری صحیح را برای فرآیند پخ زدن حفظ می کند.

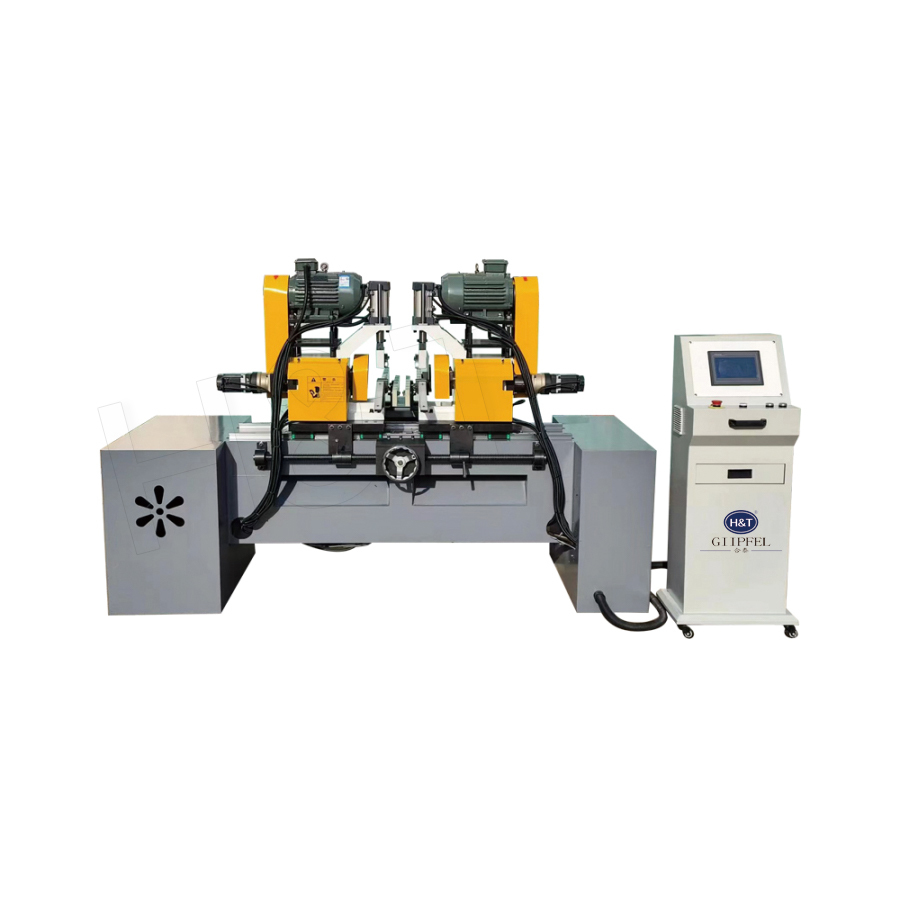

مرحله 4 - پخ زدن و سوراخ کردن

را chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30 درجه، 45 درجه یا زوایای سفارشی )، سوراخ‌ها را از سوراخ لوله و قطر بیرونی جدا می‌کند و انتقال بین سطح بریده شده و دیواره لوله را با هم ترکیب می‌کند. عرض صورت و زاویه پخ قابل برنامه ریزی و تکرار هستند ± 0.05 میلی متر و ± 0.5 درجه به ترتیب.

مزایای عملکرد نسبت به روش های سنتی

مواد قابل اجرا و مشخصات لوله

را سری برش و پخ لوله برای رسیدگی به طیف وسیعی از مواد فلزی و هندسه لوله مهندسی شده است. تطبیق پارامترهای دستگاه با خواص مواد برای بهینه سازی عمر ابزار و کیفیت برش بسیار مهم است:

• فولاد کربن و فولاد آلیاژی (تا 1000 نیوتن بر میلی متر مربع): را most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5000 تا 15000 برش در هر تیغه روی لوله جدار نازک
• فولاد ضد زنگ (304، 316، 2205 دوبلکس): به سرعت برش کمتر و پوشش تیغه های کاربید با درجه بالاتر (TiAlN) برای مدیریت سخت شدن کار نیاز دارد. مایع برش با افزودنی های بدون گوگرد برای جلوگیری از آلودگی صورت بریده شده توصیه می شود.

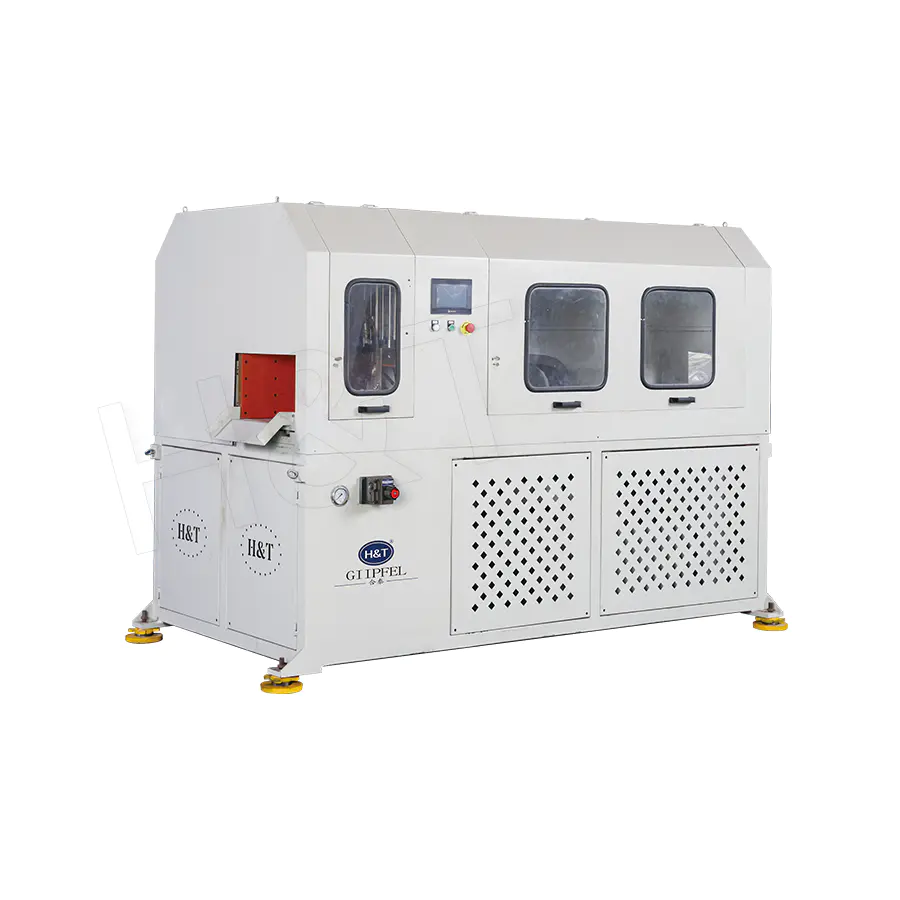

• آلیاژهای آلومینیوم: سرعت برش بالا (تا 4500 دور در دقیقه) و هندسه صیقلی تیغه از ایجاد لبه جلوگیری می کند. ترخیص تراشه به دلیل تمایل آلومینیوم به لکه دار شدن بسیار مهم است.
• مس و برنج: مواد نرم به راحتی برش داده می شوند، اما به تیغه های تیز و مدیریت تراشه خاص برای جلوگیری از جوش مجدد تراشه ها بر روی صفحه برش نیاز دارند.

محدوده ظرفیت دستگاه معمولی: قطرهای بیرونی از Ø10 میلی متر تا Ø220 میلی متر ضخامت دیواره از 0.5 میلی متر تا 20 میلی متر و طول برش از 50 میلی متر تا 6000 میلی متر در هر قطعه بسته به پیکربندی دستگاه.

کاربردهای صنعتی

اجزای اگزوز و شاسی خودرو

لوله‌های اگزوز، اعضای متقاطع شاسی و لوله‌های تعلیق به طول برش دقیق و انتهای بدون سوراخ نیاز دارند تا از مونتاژ مناسب و کیفیت اتصال جوش اطمینان حاصل شود. پشتیبانی از خطوط برش و پخ خودکار تحویل به موقع بخش‌های برش لوله مستقیماً به ربات‌های جوشکاری در خطوط مونتاژ خودرو، با قابلیت ردیابی دسته‌ای که به صورت خودکار ثبت می‌شود.

سازه های حمل و نقل ریلی

لوله‌های ساختاری مورد استفاده در چارچوب واگن‌های ریلی و سازه‌های پشتیبان مسیر باید تحمل‌های ابعادی دقیق و الزامات کیفیت سطح را برآورده کنند. اره سرد تغییرات ریزساختاری ناشی از برش ساینده یا شعله را از بین می برد و مقاومت در برابر خستگی لوله های فولادی با استحکام بالا را که در کاربردهای ریلی از نظر ایمنی حیاتی استفاده می شود حفظ می کند.

مجموعه لوله های هیدرولیک و پنوماتیک

خطوط هیدرولیک پرفشار به انتهای برش کاملاً مربعی و بدون سوراخ نیاز دارند تا اتصالات اتصالات فشاری یا فرول بدون نشتی تضمین شود. یک سوراخ یا انحراف زاویه ای در سطح برش می تواند باعث شکست آب بند تحت فشار شود و منجر به خرابی های پرهزینه در میدان شود. توانایی این سری برای نگه داشتن مربع صورت برش به 0.1 درجه آن را به یک انتخاب استاندارد برای سازندگان لوله های هیدرولیک تبدیل می کند.

ساخت و ساز و سازه های فولادی

مقاطع توخالی سازه ای برای قاب های ساختمانی، پل ها و تاسیسات صنعتی در حجم های زیاد با طول های برش متفاوت تولید می شوند. خطوط تولید خودکار با قابلیت برنامه ریزی برش لیست می تواند اجرا شود چندین طول مختلف در یک جابجایی بدون توقف برای اندازه‌گیری یا علامت‌گذاری دستی، به حداکثر رساندن زمان کار.

کنترل CNC و یکپارچه سازی مدیریت تولید

را automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:

• وارد کردن فهرست برش: سفارشات تولید از سیستم‌های ERP/MES به‌عنوان فایل‌های فهرست برش (CSV یا XML) وارد می‌شوند و دستگاه به‌طور خودکار برش‌ها را ترتیب می‌دهد تا برش‌های باقی‌مانده را به حداقل برساند و بازده مواد را به حداکثر برساند.
• ردیابی عمر ابزار: را controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
• گزارش تولید: گزارش های تولید شیفت (قطعات برش، طول کل پردازش شده، رویدادهای خرابی، تغییرات تیغه) به طور خودکار تولید می شوند و می توانند به سیستم های مدیریت کیفیت صادر شوند.
• تشخیص از راه دور: اتصال اترنت امکان دسترسی از راه دور به وضعیت دستگاه، گزارش‌های هشدار و تنظیمات پارامتر را فراهم می‌کند و عیب‌یابی سریع‌تر توسط تیم‌های پشتیبانی فنی را بدون بازدید در محل ممکن می‌سازد.

سوالات متداول در مورد سری های برش و پخ زدن لوله

تفاوت بین برش اره دایره ای و برش اره نواری برای لوله ها چیست؟

برش اره دایره ای سرعت و کیفیت سطح برش بسیار بالاتری را برای کاربردهای لوله ارائه می دهد. یک اره دایره ای می تواند برش را بر روی یک لوله فولادی کربنی Ø50 میلی متری کامل کند 3-8 ثانیه ، در مقابل 30 تا 90 ثانیه برای اره نواری. اره‌های دایره‌ای همچنین پهنای باریک‌تری ایجاد می‌کنند (1.5-3 میلی‌متر در مقابل 2-4 میلی‌متر برای اره‌های نواری)، و ضایعات مواد را کاهش می‌دهند. با این حال، اره‌های نواری برای برش بخش‌های دیوار ضخیم با قطر بسیار بزرگ که اندازه تیغه‌های دایره‌ای غیرعملی است، مناسب‌تر هستند.

آیا دستگاه پخ پخ می تواند هر دو پخ OD و ID را به طور همزمان مدیریت کند؟

بله. ابزارهای پخ ترکیبی مدرن، مورب قطر بیرونی، مخروط با قطر داخلی و صفحه را به طور همزمان در یک عملیات غوطه‌وری واحد پردازش می‌کنند، که معمولاً هر دو انتهای لوله را تکمیل می‌کنند. در مجموع 8 تا 15 ثانیه . این برای برنامه‌های آماده‌سازی جوش که هر دو پخ OD (برای شیار جوش) و جداسازی ID (برای تمیزی جریان) باید تکمیل شوند، بسیار مهم است.

با چه سرعتی می توان خط را برای قطر لوله متفاوت پیکربندی کرد؟

با یک سیستم گیره و هدایت کننده با تغییر سریع، تغییر قطر معمولاً نیاز دارد 10-20 دقیقه از جمله تعویض فک چاک و تنظیم ابزار پخ. ریل های راهنمای قابل تنظیم با کنترل CNC در برخی از سیستم ها امکان تغییر قطر را در محدوده برنامه ریزی شده (مثلاً Ø20-Ø100 میلی متر) تنها با ورودی پارامتر دارند و نیازی به تغییر ابزار فیزیکی ندارند.

عمر تیغه معمولی چیست و چگونه بر هزینه هر برش تأثیر می گذارد؟

برای یک تیغه اره مدور برش با نوک کاربید Ø180 میلی متری لوله فولادی کربنی Ø50 × 3 میلی متر، عمر تیغه معمولی است. 8000-15000 برش . با هزینه تیغه تقریباً 150 تا 300 دلار، هزینه مصرفی برای هر برش کمتر از 0.03 دلار است - بخش کوچکی از هزینه کار و کیفیت مربوط به برش دستی و سوراخ کردن.
